Плата 14064.1187.0

2 Настройка и программирование платы

Осторожно!

Установите дип-переключатели согласно таблицам, приведенным на предыдущей странице, на основании кода платы. (Пример: заменяемая плата, код14064.1175.1 с перемычкой JP2, установленной на 4-8, бойлерная установка с датчиком NTC бойлерной установки, положение дип-переключателя 101111).

Правильно установив дип-переключатели (рис. 2.6), подключите электропитание бойлерной установки. Светодиоды будут мигать автоматически, и будет автоматически выполнено копирование необходимых параметров.

Рис. 2.6

После завершения сохранения, снимите электропитание с платы и восстановите ранее настроенные дип-переключатели на 0.

INFO

Программирование любых других нужных параметров может быть выполнено при помощи светодиодов, ручки и дистанционного управления. Оба режима описаны ниже.

2.1 Настройка на тип газа

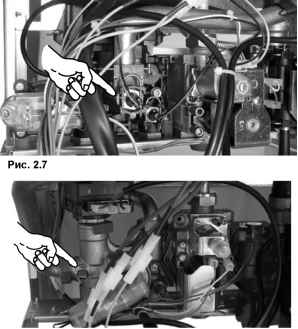

1 Снимите электропитание с датчика температуры нагрева NTC (примеры рис. 2.7 и рис. 2.8).

Рис. 2.8

Для входа в режим программирования подайте электропитание на бойлерную установку, нажав на двухполюсный переключатель, а затем установите рабочий селекторный переключатель / ручку регулировки температуры нагрева, смотри рис. 2.9, в положение OFF.

Рис. 2.9

Держите кнопку сброса бойлерной установки нажатой, смотри рис. 2.10, в течение, примерно, 10 секунд, светодиод блокировки будут мигать.

Рис. 2.10

4 Подключите вновь электропитание (примеры - рис. 2.7 и рис. 2.8).

Условные обозначения LD1, LD2 и LD3

датчику NTC

Светодиод выключен Светодиод включен

v-k- Светодиод мигает или одновременно мигает с другим светодиодом

Светодиод мигает попеременно с другим светодиодом

Рис. 2.11

Установите Тип газа для бойлерной установки следующим образом:

1 Для калибровки Типа газа сигнальные светодиоды LD1, LD2 и LD3 должны выглядеть так, как показано на рис. 2.12 (условные обозначения светодиодов на рис. 2.11).

Настройка типа газа

Рис. 2.12

Если эта последовательность не соблюдается, нажмите на кнопку сброса, смотри рис. 2.10, столько раз, сколько требуется (4 раза) для вывода правильной последовательности.

Для вывода текущей настройки удерживайте кнопку сброса, показанную на рис. 2.10, нажатой в течение, примерно, 5 секунд. Сигнальные светодиоды будут мигать столько раз, сколько показывает число возле описания типа газа (номер настройки), рис. 2.13.

LPG (СНГ) (4)

Природный (1)

□ DD Номер настройки

Тип газа

Рис. 2.13

Для изменения настройки нужно повернуть ручку регулировки температуры санитарно-технического устройства в нужное положение (например, на рис. 2.13 ручка установлена на СНГ), быстро мигает сигнальный светодиод блокировки бойлерной установки. Для сохранения заданных параметров держите кнопку сброса бойлерной установки нажатой в течение, примерно, 5 секунд; сигнальные светодиоды будут мигать одновременно, как описано на рис. 2.14.

Подтверждение сохранения

Рис. 2.14

Для выхода из режима программирования установите рабочий селекторный переключатель / ручку регулировки температуры нагрева в положение "Winter" ("Зима") как показано на рис.

2.15.

Рис. 2.15

ДИСТАНЦИОННОЕ программирование

1 Нажимайте на кнопку IP более 3 режим INFO (рис. 2.16).

секунд для входа в

Рис. 2.16

© и О©

Нажмите на кнопки un-LJ и %У одновременно доступа к чистому программированию (рис. 2.17).

Рис. 2.17

Нажмите на кнопки или для вывода "РМ

05" Первый уровень программирования типа газа (рис.

2.18).

Рис. 2.18

Нажмите на кнопки ж Ф или Ф для модификации запрограммированной настройки (SET) или подождите, пока не начнет мигать запрограммированный номер

(рис. 2.19).

• СНГ (G30-G31), установить на 04

• Природный газ (G20), установить на 01

Рис. 2.19

Нажмите на кнопки или для вывода "РМ

06" Второй уровень программирования типа газа Рис. 2.20.

ЯГ» 01

РП SB

Рис. 2.20

Нажмите на кнопки ж Ф или для модификации

запрограммированной настройки (SET) или подождите, пока не начнет мигать запрограммированный номер

(рис. 2.21).

• СНГ (G30-G31), установить на 01

• Природный газ (G20), установить на 01

чтобы выйти из режима

Рис. 2.21

Нажмите на кнопку программирования.

Калибровка минимальной и максимальной величин газа

Для калибровки минимальной и максимальной величин газа откройте функцию Spazzacamino.

Когда бойлерная установка настроена на Spazzacamino, можно отключить все автоматические функции бойлерной установки для облегчения операций управления и проверки.

Подайте на бойлерную установку электропитание при помощи двухполюсного переключателя на установке; блокировочный сигнальный светодиод будет мигать каждые 4 секунды.

Установите рабочий селекторный переключатель / ручку регулировки температуры нагрева так, как показано на рис. 2.22.

Рис. 2.22

Удостоверьтесь в том, что термостат комнатной температуры установлен на "richiesta calore" (требование тепловой мощности).

Удерживайте кнопку сброса, примерно, в течение 10 секунд; блокировочный сигнальный светодиод бойлерной установки начнет мигать. Чтобы установить режим Spazzacamino, сигнальные светодиоды должны функционировать, как показано на рис. 2.23.

О о

Установка режима Spazzacamino

Рис. 2.23

Нажмите еще раз на кнопку на, примерно, 5 секунд; блокировочный сигнальный светодиод отключается, в то время как сигнальные светодиоды мигают, как требуется, для требования тепловой мощности.

Режим требования тепловой мощности

Выполните регулировку газового клапана как обычно. Тепловую мощность можно изменить, повернув ручку регулировки температуры санитарно-технического устройства, рис. 2.24.
