Установка котла

Для упрощения ухода за котлом рекомендуется устанавливать котел на возвышенной негорючей подставке высотой 100 - 150 мм. В помещение, в котором установлен котел, должна быть обеспечена постоянная подача воздуха для сжигания.

Монтаж котла

Корпус котла установите на место, присоедините вход и выход отопительной воды чугунными фланцами с внутренней резьбой G2". Выход отопительной воды присоедините к патрубку в верхней части корпуса котла. Вход отопительной воды соедините с фланцом в задней части корпуса котла в низу. В отверстие G 1/2" в задней нижней части корпуса привинтите выпускной вентиль.

К дымовой трубе подключите котел с использованием дымохода диаметром 150 мм.

Монтаж элементов управления и кожуха

В дроссель (50) навинтите регулировочный винт (53) и на его конец навинтите глухую гайку. Потом надо разобрать тепловой регулятор мощности (TRV) -отвинтите болт с гайкой и тягой за головку отделите гильзу от головки TRV и из гильзы вытащите термоэлемент. В отверстие на верху передней части котла завинтите гильзу. Резьбу уплотните паклей или уплотнительной шпаклевкой для винтовых соединений.

На верхних соединительных винтах отпустите крепежные гайки. Наденте боковые панели (75, 76) с изоляцией (80) на соединительные винты корпуса котла, задними верхними держателями между гайки. Заднюю панель (77) с изоляцией (81) всунте между боковые панели над фланец обратной воды. Подтяните крепежные гайки и тем зафиксирована позиция боковых панелей. Панель управления (78) с изоляцией (83) надвиньте на штифты в передней части боковых панелей. Вложите в головку TRV плечо с держателем плеча. Термоэлемент всунте в отверстие в корпусе головки и вес комплект всунте в гильзу. Приповерните плечо против направления часовых стрелок пересилите давление пружины между корпусом головки и регулировочным винтом и втолкните головку в гильзу. Как только она войдет в рифление, зафиксируйте болтом с гайкой, пока не подтягивайте. Корпус головки установите таким образом, чтобы плечо было в низу, в горизонтальном положении. Сейчас подтяните фиксирующий болт с гайкой. Установите правильное положение плеча - подогнутая часть плеча должна направляться направо и вперед с уклоном прим. 30° вверх при настройке 30 на шкале регулировочного винта головки TRV. В отверстие направо в нижней части дросселя (50) навинтите тягу дросселя (87) и цепочкой (88) соедините с плечом регулятора таким образом, чтобы дроссель был закрыт и цепочка была натянута. В верхнюю панель прикрепите термоманометр (89), датчик манометра привинтите в вентиль на правой стороне. Датчик термометра введите в гильзу налево от фланца отопительной воды и зафиксируйте плоской пружиной. Панель прикрепите к пружинкам (84) сверху боковых панелей.

На заднюю панель наклейте типовой щиток, который является составной частью поставки и находится между принадлежностями. Он напечатан на самоклеящейся фольге.

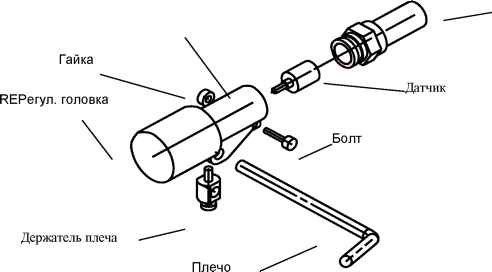

Набор TRV

.Гильза

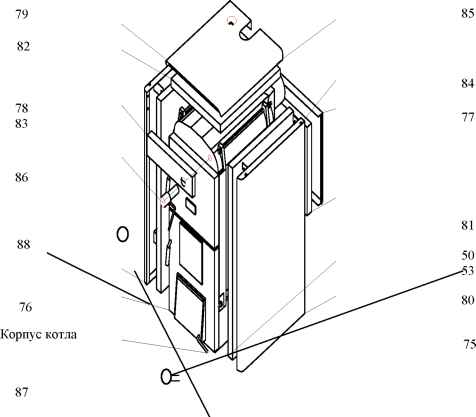

Монтаж обшивки Корпус

Напуск системы водой

Воду в котел и отопительную систему можно напустить например через сливной клапан. Проконтролируйте все соединения, чтобы вода не уходила из системы. Воду дополняйте только в холодную систему и котел, чтобы не треснули секции котла!!!

Жесткость воды должна соответствовать нормам действительным в данной стране. Рекомендуем применять дистиллированную (или дождевую) воду, и (или) оснастить систему обработкой воды (например магнитной). В случае применения неподходящей воды производитель не может гарантировать долгосрочную и надежную работу котла. Может даже произойти повреждение частей отопительной системы - насоса, клапанов, ... из за осадков.
